ในระบบไฟฟ้าของอาคารและโรงงานอุตสาหกรรม อุปกรณ์ควบคุมการตัดต่อวงจรไฟฟ้าถือเป็นหัวใจสำคัญที่มีผลต่อความปลอดภัยและประสิทธิภาพการทำงานอย่างมาก ทว่าหลายคนมักสับสนระหว่างสองอุปกรณ์ยอดนิยมอย่างแมกเนติกคอนแทคเตอร์และรีเลย์ วันนี้ Sunny Emergency Light ผู้ผลิตและจัดจำหน่ายอุปกรณ์ไฟฉุกเฉินชั้นนำของไทย จะมาอธิบายง่ายๆ เพื่อช่วยให้ทุกคนเข้าใจถึงความแตกต่างและเลือกใช้งานได้อย่างถูกต้อง ปลอดภัย และเหมาะสมกับงานทุกประเภท

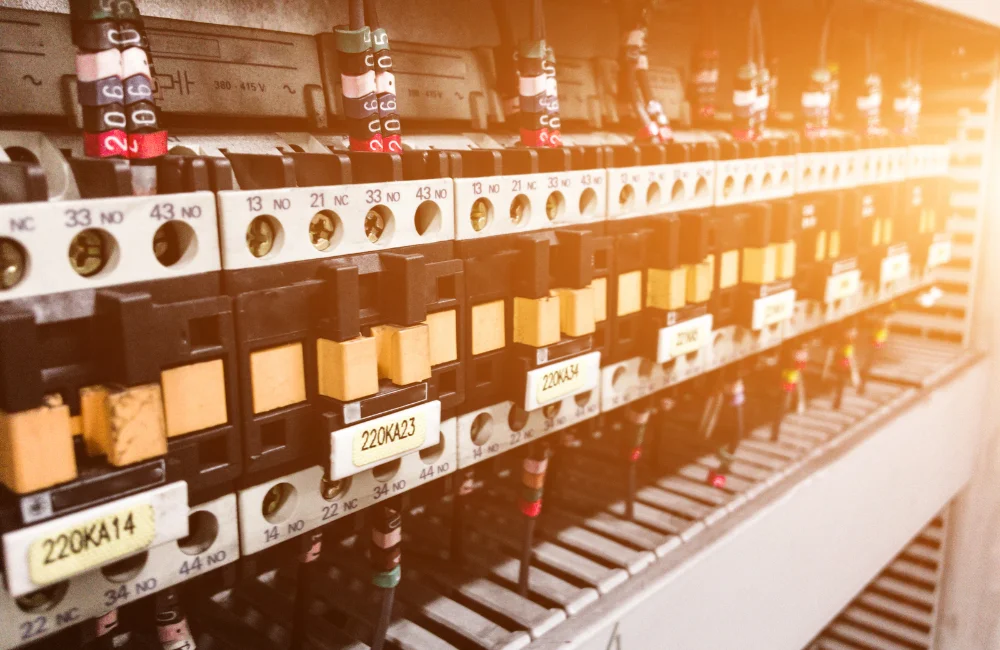

แมกเนติกคอนแทคเตอร์ (Magnetic Contactor) คืออะไร
แมกเนติกคอนแทคเตอร์ คือ สวิตช์แม่เหล็กไฟฟ้าชนิดหนึ่งที่ถูกออกแบบมาเพื่อทำหน้าที่ตัดและต่อวงจรไฟฟ้ากำลัง (Power Circuit) ที่มีแรงดันไฟฟ้าสูงและกระแสไฟฟ้าปริมาณมาก โดยอุปกรณ์ชิ้นนี้จะอาศัยอำนาจแม่เหล็กไฟฟ้าในการดึงดูดหน้าสัมผัส (Contacts) ให้เชื่อมต่อกัน เพื่อส่งผ่านพลังงานไฟฟ้าไปยังโหลดหรืออุปกรณ์ปลายทาง เช่น มอเตอร์ขนาดใหญ่ หรือระบบทำความร้อน
ส่วนประกอบหลักและหลักการทำงานของแมกเนติกคอนแทคเตอร์
โครงสร้างภายในของแมกเนติกคอนแทคเตอร์ประกอบด้วยส่วนสำคัญ 3 ส่วน ได้แก่
- ขดลวดแม่เหล็กไฟฟ้า (Electromagnetic Coil): ทำหน้าที่สร้างสนามแม่เหล็กเมื่อมีกระแสไฟฟ้าไหลผ่าน เพื่อดึงดูดชุดแกนเหล็กเคลื่อนที่ให้กดหน้าสัมผัสลงมา
- หน้าสัมผัส (Contacts): แบ่งออกเป็น หน้าสัมผัสหลัก (Main Contacts) ซึ่งมีความหนา ทนทานสูง ทำหน้าที่ตัดต่อกระแสไฟหลัก และหน้าสัมผัสช่วย (Auxiliary Contacts) ที่ใช้ในวงจรควบคุมหรือแสดงสถานะการทำงาน
- โครงสร้างและสปริง (Housing & Spring): สปริงจะทำหน้าที่ดันหน้าสัมผัสให้แยกออกจากกันทันทีเมื่อไม่มีกระแสไฟเลี้ยงที่คอยล์ เพื่อความปลอดภัยสูงสุดในการตัดวงจร
จุดเด่นของแมกเนติกคอนแทคเตอร์
จุดเด่นที่สำคัญที่สุดคือความสามารถในการทนทานต่อกระแสกระชาก (Inrush Current) และการตัดต่อวงจรไฟฟ้าแรงสูงได้อย่างเสถียร โครงสร้างของแมกเนติกคอนแทคเตอร์จึงมีความแข็งแรง ทนทาน และมีขนาดใหญ่เพื่อป้องกันอันตรายจากความร้อนสะสมที่เกิดจากการสปาร์กของไฟฟ้า

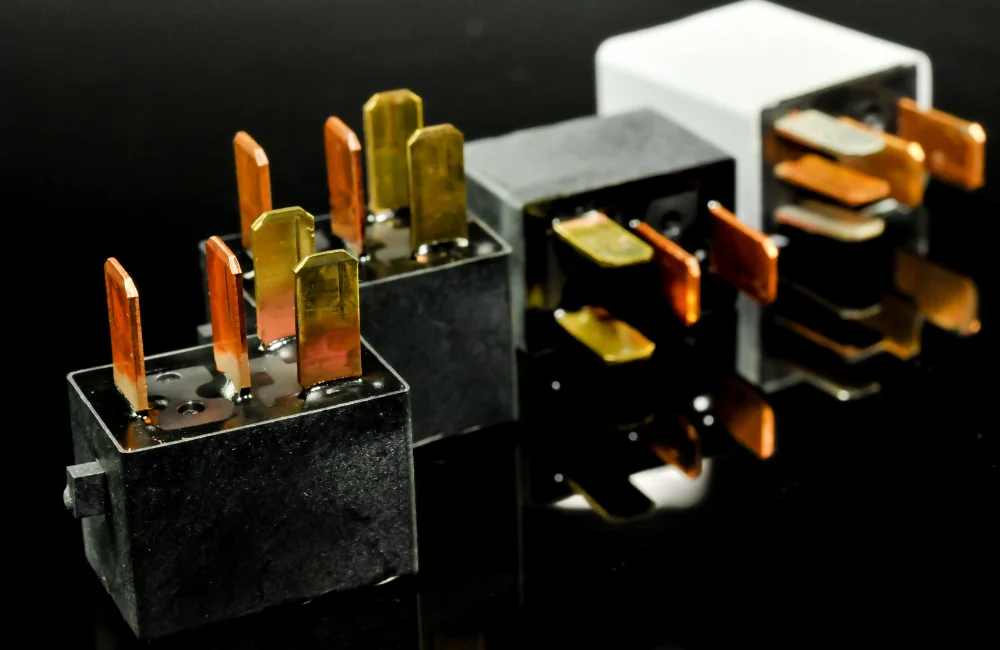

รีเลย์ (Relay) คืออะไร
รีเลย์ (Relay หรือ Control Relay) เป็นอุปกรณ์สวิตช์แม่เหล็กไฟฟ้าเชิงกลขนาดเล็ก (Electromechanical Switch) ที่ทำงานโดยใช้กระแสไฟฟ้าปริมาณต่ำมากในการสั่งการให้หน้าสัมผัสเปิดหรือปิด เพื่อควบคุมการไหลของกระแสไฟฟ้าในอีกวงจรหนึ่ง รีเลย์จึงเปรียบเสมือนสะพานเชื่อมสัญญาณหรือตัวควบคุมในระบบสมองกลและวงจรที่มีความละเอียดอ่อน
ส่วนประกอบและหลักการทำงานของรีเลย์
รีเลย์มีโครงสร้างคล้ายกับสวิตช์ไฟฟ้าทั่วไป แต่ใช้กลไกแม่เหล็กไฟฟ้าในการสับสวิตช์ ส่วนประกอบหลักประกอบด้วย คอยล์สร้างสนามแม่เหล็ก, แกนเหล็กอ่อน, หน้าสัมผัส (Contacts) แบบ NO (Normally Open) และ NC (Normally Closed) เมื่อกระแสไฟเข้าคอยล์ แกนเหล็กจะกลายเป็นแม่เหล็กดูดแผ่นหน้าสัมผัสให้เปลี่ยนสถานะ และเมื่อหยุดจ่ายไฟ สปริงจะดึงหน้าสัมผัสกลับสู่ตำแหน่งเดิมทันที
จุดเด่นและประเภทของรีเลย์ที่นิยมใช้
รีเลย์ขึ้นชื่อเรื่องความยืดหยุ่นในการใช้งาน มีการตอบสนองที่รวดเร็ว และใช้พลังงานในการขับเคลื่อนต่ำมาก ประเภทของรีเลย์ที่นิยมใช้ในอุตสาหกรรมและอุปกรณ์ทั่วไป ได้แก่ รีเลย์ควบคุมทั่วไป (Control Relay), รีเลย์แบบโซลิดสเตต (Solid State Relay หรือ SSR) ที่ไม่มีชิ้นส่วนเคลื่อนที่ทำให้ไม่มีเสียงรบกวนและไม่เกิดประกายไฟ และรีเลย์ตั้งเวลา (Timer Relay) สำหรับหน่วงเวลาการทำงานของวงจร
5 ข้อแตกต่างระหว่าง แมกเนติกคอนแทคเตอร์ กับ รีเลย์
แม้ว่าอุปกรณ์ทั้งสองชนิดจะอาศัยหลักการทางแม่เหล็กไฟฟ้าในการควบคุมการเปิด-ปิดวงจรเหมือนกัน แต่ในเชิงโครงสร้างและการนำไปประยุกต์ใช้งานนั้นมีความแตกต่างกันอย่างชัดเจน ดังนี้
1. พิกัดกระแสไฟฟ้าและแรงดัน
นี่คือจุดตัดที่สำคัญที่สุด รีเลย์ถูกออกแบบมาเพื่อรองรับกระแสไฟฟ้าขนาดเล็ก โดยทั่วไปมักจะไม่เกิน 10 แอมป์ (A) และรับแรงดันไฟฟ้าต่ำ ในขณะที่แมกเนติกคอนแทคเตอร์ได้รับการออกแบบมาเพื่อรองรับกระแสไฟฟ้าในระดับสูง ตั้งแต่ 10 แอมป์ ไปจนถึงหลายร้อยหรือหลายพันแอมป์ และสามารถทำงานร่วมกับระบบไฟฟ้า 3 เฟสแรงดันสูงได้อย่างปลอดภัย
2. ขนาดและโครงสร้างของตัวอุปกรณ์
เนื่องจากต้องรองรับพลังงานไฟฟ้าที่แตกต่างกันอย่างมหาศาล รีเลย์จึงมีขนาดกะทัดรัด น้ำหนักเบา และมักติดตั้งบนซ็อกเก็ตหรือบอร์ดอิเล็กทรอนิกส์ ส่วนแมกเนติกคอนแทคเตอร์จะมีขนาดใหญ่กว่ามาก มีโครงสร้างที่หนา และแข็งแรงเพื่อรองรับแรงกระแทกเชิงกลจากการดึงของแม่เหล็กไฟฟ้ากำลังสูง
3. ระบบการดับอาร์ก (Arc Suppression)
เมื่อมีการตัดหรือต่อวงจรไฟฟ้ากระแสสูง จะเกิดการอาร์ก (Arc) หรือประกายไฟแรงสูงขึ้นระหว่างหน้าสัมผัส แมกเนติกคอนแทคเตอร์จึงต้องมี “ระบบดับอาร์ก” (Arc Chutes) ติดตั้งอยู่ภายในเพื่อดับไฟอย่างรวดเร็วและป้องกันไม่ให้หน้าสัมผัสละลายเสียหาย ส่วนรีเลย์ซึ่งใช้ควบคุมไฟกระแสต่ำจะไม่มีระบบนี้ จึงไม่สามารถนำไปควบคุมโหลดใหญ่ๆ ได้เพราะจะทำให้หน้าสัมผัสไหม้และเสียหายทันที
4. รูปแบบของหน้าสัมผัส
แมกเนติกคอนแทคเตอร์โดยทั่วไปจะเน้นที่หน้าสัมผัสหลักแบบปกติเปิด (Normally Open – NO) เป็นหลัก เพื่อให้แน่ใจว่าเมื่อไม่มีไฟเลี้ยงคอยล์ วงจรกำลังจะเปิดออกทันทีเพื่อความปลอดภัย ในขณะที่รีเลย์มักจะมีหน้าสัมผัสทั้งแบบปกติเปิด (NO) และปกติปิด (Normally Closed – NC) รวมอยู่ด้วยกันในตัวเดียว ทำให้จัดวงจรควบคุมสลับไปมาได้อย่างยืดหยุ่นกว่า
5. อุปกรณ์ป้องกันเสริม
แมกเนติกคอนแทคเตอร์มักจะถูกติดตั้งร่วมกับ โอเวอร์โหลดรีเลย์ (Overload Relay) เพื่อช่วยตรวจจับและตัดกระแสไฟเมื่อมอเตอร์ทำงานเกินกำลัง ป้องกันไม่ให้มอเตอร์ไหม้ ส่วนตัวรีเลย์เดี่ยวๆ นั้นไม่มีการออกแบบมาให้เชื่อมต่อกับอุปกรณ์ป้องกันเสริมในลักษณะนี้
แมกเนติกคอนแทคเตอร์กับ รีเลย์ เลือกใช้แบบไหนให้ถูกงาน
เพื่อความปลอดภัยสูงสุดและประหยัดงบประมาณในการออกแบบระบบไฟฟ้า การจับคู่อุปกรณ์ให้เหมาะสมกับประเภทของงานจึงเป็นเรื่องที่ห้ามมองข้าม
งานที่เหมาะสมกับ “แมกเนติกคอนแทคเตอร์“
- ระบบควบคุมมอเตอร์ไฟฟ้า 3 เฟส: เช่น มอเตอร์ในโรงงาน, ปั๊มน้ำขนาดใหญ่, ลิฟต์โดยสาร
- ระบบปรับอากาศและเครื่องทำความเย็นขนาดใหญ่ (HVAC): สำหรับอาคารสูงหรือห้างสรรพสินค้า
- ระบบฮีตเตอร์และเตาอบอุตสาหกรรม: ที่ใช้กำลังไฟฟ้าสูงอย่างต่อเนื่อง
- ระบบควบคุมแสงสว่างหลัก: การเปิด-ปิดไฟสปอตไลท์สนามหรือไฟถนนพร้อมกันจำนวนมาก
งานที่เหมาะสมกับ “รีเลย์”
- วงจรควบคุมสัญญาณ (Control Circuits): การเชื่อมต่อสัญญาณระหว่าง PLC (Programmable Logic Controller) กับสวิตช์ควบคุม
- ระบบอัตโนมัติและเซ็นเซอร์: เช่น การเปิดไฟเมื่อเซ็นเซอร์จับความเคลื่อนไหวได้
- อุปกรณ์เครื่องใช้ไฟฟ้าขนาดเล็ก: เครื่องซักผ้า, ตู้เย็น, ไมโครเวฟ
- ระบบไฟสำรองฉุกเฉิน: การควบคุมบอร์ดสลับแหล่งจ่ายไฟหลักไปยังแบตเตอรี่สำรองในระบบไฟฉุกเฉิน
การประยุกต์ใช้งานแมกเนติกคอนแทคเตอร์ร่วมกับ รีเลย์
ในระบบควบคุมทางวิศวกรรมไฟฟ้า เรามักไม่เลือกใช้อุปกรณ์ใดอุปกรณ์หนึ่งเพียงอย่างเดียว แต่เป็นการนำจุดเด่นของทั้งคู่มาผสานกันในลักษณะ “ใช้ตัวเล็กสั่งตัวใหญ่” โดยใช้รีเลย์ที่มีความไวสูงในการรับสัญญาณแรงดันต่ำจากเซ็นเซอร์หรือคอมพิวเตอร์ควบคุม จากนั้นรีเลย์จะจ่ายไฟไปกระตุ้นคอยล์ของแมกเนติกคอนแทคเตอร์ เพื่อให้สับสวิตช์ส่งกระแสไฟขนาดใหญ่ไปควบคุมมอเตอร์หรือเครื่องจักรหลัก วิธีนี้นอกจากจะช่วยเพิ่มความปลอดภัยให้แก่ผู้ใช้งานแล้ว ยังช่วยยืดอายุการใช้งานของอุปกรณ์ควบคุมราคาแพงได้อีกด้วย
วิธีดูแลรักษาและเช็กอาการเสียเบื้องต้น
การบำรุงรักษาเชิงป้องกันเป็นกุญแจสำคัญที่ทำให้อุปกรณ์ไฟฟ้ามีอายุการใช้งานยาวนานและปลอดภัย
- การตรวจเช็กหน้าสัมผัส (Contacts): ตรวจสอบว่ามีรอยไหม้ คราบเขม่าสีดำ หรือรอยอาร์กหรือไม่ หากพบควรรีบทำความสะอาดด้วยกระดาษทรายละเอียดหรือเปลี่ยนใหม่ทันที
- ฟังเสียงผิดปกติ: หากเปิดเครื่องแล้วมีเสียงคราง (Humming) ดังจากตัวแมกเนติกคอนแทคเตอร์อาจเกิดจากฝุ่นละอองเข้าไปติดที่หน้าสัมผัสของแกนเหล็ก หรือคอยล์เริ่มเสื่อมสภาพ
- วัดอุณหภูมิ: ใช้กล้องถ่ายภาพความร้อนตรวจเช็กบริเวณจุดต่อสายไฟว่ามีความร้อนสูงเกินปกติหรือไม่ เพราะจุดเชื่อมต่อที่หลวมอาจก่อให้เกิดประกายไฟและไฟไหม้ได้
คำถามที่พบบ่อยเกี่ยวกับแมกเนติกคอนแทคเตอร์และรีเลย์
แมกเนติกคอนแทคเตอร์ ใช้แทน รีเลย์ ได้หรือไม่
ในทางทฤษฎีสามารถทำได้ แต่ในทางปฏิบัติไม่แนะนำ เนื่องจากแมกเนติกคอนแทคเตอร์มีราคาสูง มีขนาดใหญ่ สิ้นเปลืองพื้นที่ติดตั้ง และต้องใช้กระแสไฟในการกระตุ้นคอยล์มากกว่ารีเลย์ทั่วไป จึงควรเลือกใช้งานอุปกรณ์แต่ละชนิดให้ตรงตามหน้าที่และงบประมาณของระบบ
ทำไมแมกเนติกคอนแทคเตอร์ถึงมีเสียงสั่นหรือเสียงครางดังผิดปกติขณะทำงาน
เสียงสั่นสะเทือนมักเกิดจากคราบฝุ่นละอองหรือสนิมสะสมอยู่ที่บริเวณหน้าประกบของแกนเหล็กอ่อน ทำให้แกนเหล็กประกบกันไม่สนิทเมื่อคอยล์ทำงาน หรืออาจเกิดจากแรงดันไฟฟ้าที่จ่ายให้คอยล์ตกหล่นต่ำกว่าเกณฑ์มาตรฐาน

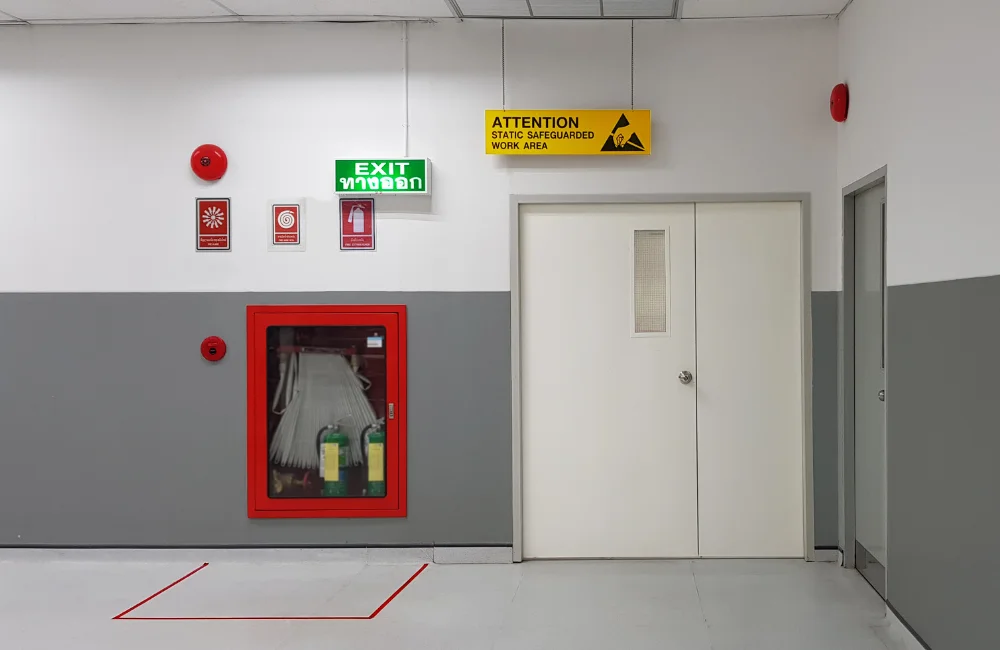

รีเลย์ กับ แมกเนติกคอนแทคเตอร์ในระบบไฟฉุกเฉิน ทำหน้าที่ต่างกันอย่างไร?
ในระบบไฟฟ้าสำรองฉุกเฉิน รีเลย์ขนาดเล็กจะถูกติดตั้งบนแผงวงจรอิเล็กทรอนิกส์เพื่อตรวจจับกระแสไฟดับและสลับหน้าสัมผัสไปใช้ไฟจากแบตเตอรี่ทันที ส่วนแมกเนติกคอนแทคเตอร์จะใช้ในตู้ควบคุมระบบไฟส่องสว่างฉุกเฉินส่วนกลางของอาคาร เพื่อควบคุมการจ่ายกระแสไฟแรงสูงไปยังโคมไฟหลายร้อยดวงพร้อมกันได้อย่างปลอดภัย
สรุปบทความ
สรุปแล้วแมกเนติกคอนแทคเตอร์เหมาะกับงานที่ต้องการทนกระแสไฟสูงและโหลดหนัก ส่วนรีเลย์เหมาะสำหรับวงจรควบคุมและการส่งผ่านสัญญาณกระแสต่ำ การเลือกใช้ให้ตรงตามการออกแบบระบบไฟฟ้าจึงสำคัญอย่างยิ่ง ทั้งนี้ Sunny Emergency Light ผู้ผลิตและจัดจำหน่ายอุปกรณ์ไฟฉุกเฉินชั้นนำของไทย พร้อมให้บริการด้วยผลิตภัณฑ์เพื่อความปลอดภัยคุณภาพสูง ทั้งโคมไฟฉุกเฉิน ป้ายทางออกหนีไฟ และตู้ควบคุมระบบไฟฉุกเฉินคุณภาพสูงที่ช่วยเสริมความปลอดภัยให้สมบูรณ์แบบ ดูรายละเอียดสินค้าเพิ่มเติมบนเว็บไซต์ได้เลยเพื่อความมั่นใจในทุกสถานการณ์
