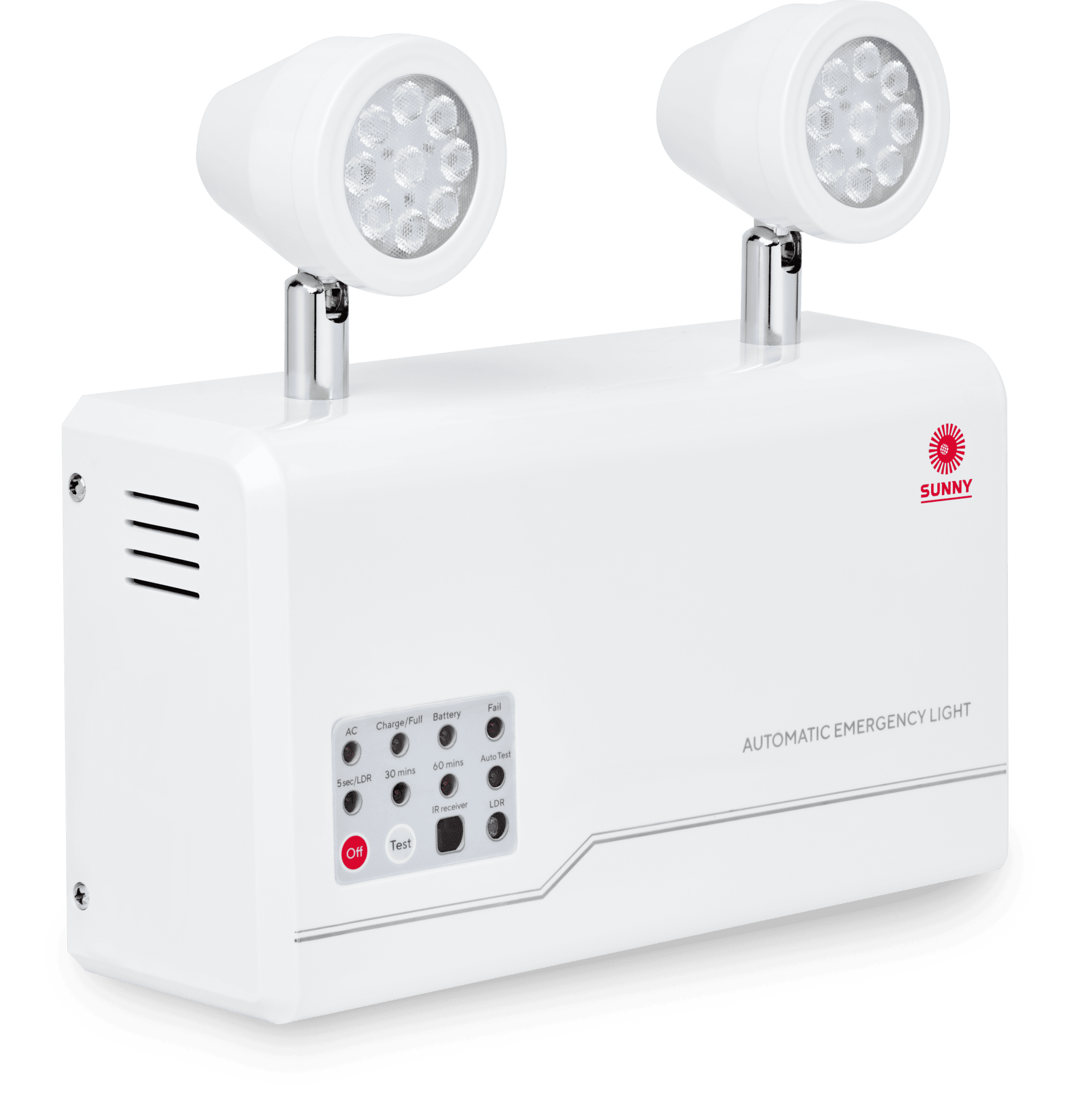

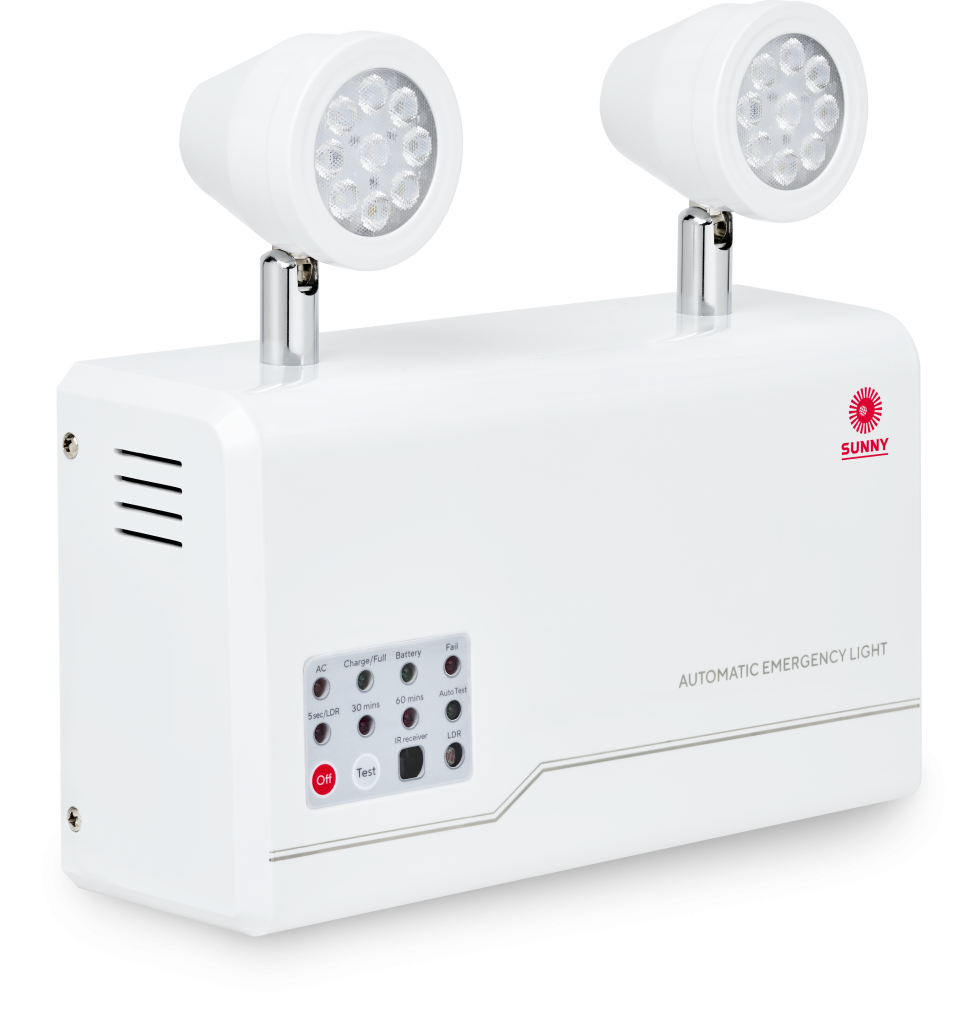

โคมไฟฉุกเฉิน รุ่น MCU-BT
สินค้า / โคมไฟแสงสว่างฉุกเฉิน / MCU-BT
โคมไฟฟ้าฉุกเฉิน รุ่น MCU-BT Series มาพร้อมกับการใช้งานผ่าน Mobile Application ทั้ง iOS และ Android โดยเชื่อมต่อระหว่างตัวเครื่องกับสมาร์ทโฟนด้วยเทคโนโลยีบลูทูธ ที่สามารถตรวจสอบสถานะการทำงานของตัวเครื่อง, เช็คประสิทธิภาพแบตเตอรี่และตั้งค่าระบบการทดสอบตัวเครื่องอัตโนมัติ เป็นต้น อีกทั้งมีระบบการชาร์จนวัตกรรมใหม่ 3 Steps Charger (เลขอนุสิทธิบัตร 15955) ที่เหนือกว่าระบบชาร์จอื่น ช่วยปกป้องกระบวนการชาร์จแบตเตอรี่อย่างสมบูรณ์ พร้อมระบบ Auto Check ที่สามารถตรวจสอบความผิดปกติในทุกจุดสำคัญของตัวเครื่อง เช่น แบตเตอรี่, หลอดไฟ, ฟิวส์, วงจรแสงสว่าง และระบบการชาร์จแบตเตอรี่ ซึ่งจะแจ้งเตือนเมื่อเครื่องไม่พร้อมใช้งาน เพื่อเพิ่มความมั่นใจ ในกรณีที่ไฟฟ้าดับ
ทำไมต้องเลือกโคมไฟฉุกเฉิน รุ่น MCU-BT จาก Sunny Emergency Light
โคมไฟฟ้าฉุกเฉิน รุ่น MCU-BT Series มาพร้อมกับการใช้งานผ่าน Mobile Application ทั้ง iOS และ Android โดยเชื่อมต่อระหว่างตัวเครื่องกับสมาร์ทโฟนด้วยเทคโนโลยีบลูทูธ ที่สามารถตรวจสอบสถานะการทำงานของตัวเครื่อง, เช็คประสิทธิภาพแบตเตอรี่และตั้งค่าระบบการทดสอบตัวเครื่องอัตโนมัติ เป็นต้น อีกทั้งมีระบบการชาร์จนวัตกรรมใหม่ 3 Steps Charger (เลขอนุสิทธิบัตร 15955) ที่เหนือกว่าระบบชาร์จอื่น ช่วยปกป้องกระบวนการชาร์จแบตเตอรี่อย่างสมบูรณ์ พร้อมระบบ Auto Check ที่สามารถตรวจสอบความผิดปกติในทุกจุดสำคัญของตัวเครื่อง เช่น แบตเตอรี่, หลอดไฟ, ฟิวส์, วงจรแสงสว่าง และระบบการชาร์จแบตเตอรี่ ซึ่งจะแจ้งเตือนเมื่อเครื่องไม่พร้อมใช้งาน เพื่อเพิ่มความมั่นใจ ในกรณีที่ไฟฟ้าดับ
Technical Specifications
Mode of Operation | Non-Maintained |
Operation Temparature
| 10 to 50°C |
Input Voltage | 220-240 VAC / 50Hz |
LED Lamp Power | 9W / 12W Per Bulb (2 options) |
Color Temperature | Warm White (3000K ± 250K) Daylight (6000K ± 250K) |
Luminous Intensity
| 870.8 lm, Warm White (9W) 919.4 lm, Daylight (9W) 957.8 lm, Warm White (12W) 960.1 lm, Daylight (12W) |
Rated Beam Angle | 50 ° |
Battery Type | Lithium Iron Phosphate (LiFePO4) |
Protection Features
| • AC,DC Fuse. • Battery Low Voltage Cut-Off • Surge Protection |
Testing Systems | • Auto Check • Auto Test • Manual Test or Remote Test |
Charging Method
| 3 Steps Charger System
|
Charging Period
| 10-15 Hrs
|
Backup Time | 3.0 / 4.0 / 6.0 Hrs. (3 options)
|
Housing | Plastic ABS Casing and Electro-galvanized steel sheet 1mm. thick |
Dimensions (LxWxH) | 250 x 80 x 230 mm |
Weight | 1.86-2.10 Kg |
Degree of Protection
| IP20 |
Mounting
| Wall Surface
|
Accessory
| Infrared Remote Test (RT-S3) |
Standards / Compliance
| • TIS.902 Part2(22)-2560 • TIS.1955-2551 • ISO9001 • CE |
Features
- หลอดไฟ
- ใช้หลอดไฟ LED คุณภาพแสงสว่างสูงแต่ใช้พลังงานไฟฟ้าตํ่า ช่วยประหยัด พลังงานไฟฟ้าของหลอด และมีอายุการใช้งานยาวนานกว่า 50,000 ชั่วโมง
- แบตเตอรี่
- ใช้ Lithium Iron Phosphate (LiFePO4) ข้อดี นํ้าหนักเบา อายุการใช้งานยาวนาน และให้พลังงานสูง ก่อให้เกิดมลภาวะน้อย
- ฟังก์ชั่น
- ตรวจสอบความผิดปกติจุดสำคัญของตัวเครื่อง (Auto Check) เช่น แบตเตอรี่, หลอดไฟ, ฟิวส์, วงจรเเสงสว่าง เเละระบบการชาร์จเเบตเตอรี่
- การตั้งเวลาทดสอบ อัตโนมัติทุก 1 เดือน 15 นาที, ทุก 1 ปี 120 นาที (Auto Test) ตามมาตรฐาน วสท.021004-22 เปิด-ปิด ฟังก์ชันด้วยรีโมท
- สามารถทดสอบการทำงานที่ตัวเครื่องได้ (Manual Test)
- สามารถทดสอบการทำงานเครื่องโดยกดรีโมททดสอบ 5 วินาที, 30 นาที และ 60 นาที (Remote Test)
- สามารถเลือกฟังก์ชัน Light Detector (LDR) ทำงานขณะไฟดับเมื่อแสงสว่างน้อยกว่า 5Lux
- ระบบวงจร
- ระบบสั่งการด้วย ไมโครคอลโทรลเลอร์ขนาด 8บิท
- ระบบหน่วงเวลาขณะไฟฟ้ากลับสู่สภาวะปกติ (Timer Delay)
- ระบบสั่งการอัตโนมัติเมื่อแรงดันไฟฟ้าตก (Under Voltage)
- ระบบสั่งการผ่าน Application บนสมาร์ทโฟน ด้วยเทคโนโลยี Bluetooth
- ระบบการป้องกัน
- อุปกรณ์ป้องกันกระแสเกิน AC. Fuse, DC. Fuse
- อุปกรณ์ป้องกันฟ้าผ่า (Surge Protection)
- ระดับป้องกันนํ้าและฝุ่น (IP20)
- ระบบรักษาคุณภาพแบตเตอรี่
- ระบบการชาร์จ นวัตกรรมใหม่ (3 Steps Charger)
- ระบบหยุดการทำงานแบตเตอรี่อัตโนมัติ (Low Voltage cut-off)
- ระบบการตรวจเช็คสภาวะการประจุเข้าแบตเตอรี่ตลอดเวลา
- ระบบการตรวจเช็คอัตราการเปลี่ยนแปลงแรงดันแบตเตอรี่เทียบกับเวลา (dv/dt)
- ระบบการแจ้งเตือน
- แจ้งเตือนก่อนระบบจะหยุดการทำงานของแบตเตอรี่ด้วยเสียง (Battery Low) เสียงดังติ๊ด พร้อม LED กระพริบ 1 ครั้ง ทุกๆ 15 วินาที
- แจ้งเตือนแบตเตอรี่ไม่สามารถสำรองไฟตามระยะเวลาที่กำหนด (Battery Fail) LED กระพริบ 3 ครั้ง ทุกๆ 15 วินาที
- แจ้งเตือนการชาร์จแบตเตอรี่เกิดปัญหา (Charging Fail) LED กระพริบ 4 ครั้ง ทุกๆ 15 วินาที
- แจ้งเตือนเมื่อระบบพบความผิดปกติของระบบแสงสว่าง (Lighting Fail) LED กระพริบ 5 ครั้ง ทุกๆ 15 วินาที
User Manual & Demonstration VDO
ดาวน์โหลดคู่มือการใช้งาน หรือดูวิดีโอสอนการใช้งาน หรือขั้นตอนการเปลี่ยนแบตเตอรี่ของโคมไฟฉุกเฉิน Sunny รุ่น SG ได้ที่นี่เลย

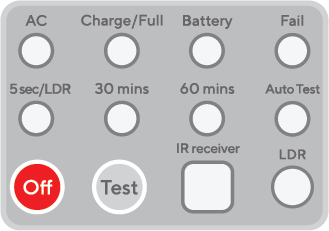

Indicators
LED AC
| แสดงสถานะไฟเข้าเครื่อง
|
LED Charge/Full
| แสดงสถานะการชาร์จแบตเตอรี่ |
LED Battery | แสดงสถานะตัวเครื่องพร้อมใช้งาน |
LED Fail
| แสดงสถานะความผิดปกติของตัวเครื่อง |
LED 5 sec/LDR
| แสดงสถานะการทดสอบตัวเครื่อง 5 วินาที และแสดงสถานะการใช้งานเซ็นเซอร์รับแสง |
LED 30 mins
| แสดงสถานะการทดสอบตัวเครื่อง 30 นาที |
LED 60 mins
| แสดงสถานะการทดสอบตัวเครื่อง 60 นาที |
LED Auto Test
| แสดงสถานะการทดสอบแบตเตอรี่อัตโนมัติ |
Switch Off
| ใช้ ปิด การทดสอบของตัวเครื่อง และปิดระบบของตัวเครื่อง |
Switch Test
| ใช้ทดสอบความพร้อมของตัวเครื่อง (ขณะเสียบปลั๊ก) |
IR receiver
| ช่องรับสัญญาณอินฟาเรด |
LDR | ช่องเซ็นเซอร์รับแสง |

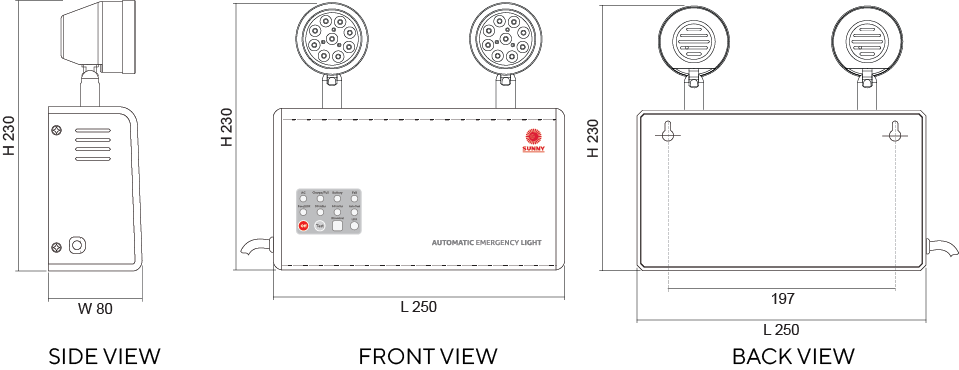

Dimensions (mm)
โคมไฟฉุกเฉิน SUNNY รุ่น MCU-BT Series | Spec Sheets
Model | Lamp (Bulb) | Lamp (Wattage) | Battery Capacity | Back up (hr.) | Length (mm) | Width (mm) | Height (mm) | Weight (kgs.) |
|---|---|---|---|---|---|---|---|---|
MCU209CD4-BT | 2 | 9 | 12.8V-
4000mAh | 4 | 250 | 80 | 230 | 1.86 |
MCU209CD6-BT | 2 | 9 | 12.8V-
6000mAh | 6 | 250 | 80 | 230 | 2.1 |
MCU212CD3-BT | 2 | 12 | 12.8V-
4000mAh | 3 | 250 | 80 | 230 | 1.86 |
MCU212CD4-BT | 2 | 12 | 12.8V-
6000mAh | 4 | 250 | 80 | 230 | 2.1 |
คำถามที่พบบ่อยเกี่ยวกับไฟฉุกเฉิน
ไฟฉุกเฉินเหมาะสำหรับอาคารประเภทใด?
ไฟฉุกเฉิน (Emergency Light) เหมาะสำหรับอาคารทุกประเภท ทั้งที่อยู่อาศัย สำนักงาน โรงงาน และห้างสรรพสินค้า เนื่องจากกฎหมายระบุให้อาคารเหล่านี้ต้องติดตั้งไฟฉุกเฉินเวลาไฟดับที่บริเวณสำคัญต่าง ๆ เช่น ทางหนีภัย ทางแยก ทางเลี้ยว พื้นที่เปลี่ยนระดับ ห้องน้ำ หรือจุดรวมพล เป็นต้น เพื่อให้มีแสงสว่างเพียงพอในเวลาที่อพยพหนีไฟ หรือเกิดเหตุฉุกเฉินอื่นๆ
ไฟฉุกเฉินมีกี่ประเภท?
ไฟฉุกเฉินเป็นหนึ่งในระบบความปลอดภัยในอาคารที่สำคัญมาก สามารถแบ่งได้ 2 ประเภท ตามแบตเตอรี่ ได้แก่ แบบชนิดเติมน้ำกลั่น และแบบชนิดแห้ง ไม่ต้องเติมน้ำกลั่น
โคมไฟฉุกเฉินจะทำงานตอนไหน?
โคมไฟฉุกเฉิน หรือ Emergency Light จะทำงานอัตโนมัติเมื่อเกิดเหตุไฟฟ้าดับ เพื่อทำหน้าที่เป็นอุปกรณ์ให้แสงสว่างสำรองภายในอาคาร และเมื่อไฟฟ้าภายในอาคารกลับมาทำงานปกติ ไฟฉุกเฉินก็จะดับลงเองอัตโนมัติเช่นกัน
ไฟฉุกเฉินสามารถอยู่ได้กี่ชั่วโมง?
โคมไฟฉุกเฉินจะต้องให้ความสว่างเพื่อการเคลื่อนไหวที่ปลอดภัยตามเส้นทางหนีภัยไปจนถึงจุดปลอดภัยได้ต่อเนื่องนานไม่น้อยกว่า 120 นาที (อ้างอิงจากมาตรฐานระบบไฟฟ้าแสงสว่างฉุกเฉินและโคมไฟฟ้าป้ายทางออกฉุกเฉิน พ.ศ. 2565 (วสท. 021004-22))
ควรตรวจสอบการทำงานของโคมไฟฉุกเฉินเดือนละกี่ครั้ง?
การตรวจสอบการทำงานของโคมไฟฉุกเฉิน ตามมาตรฐาน วสท. จะแบ่งเป็นวาระต่าง ๆ ดังนี้
- ตรวจสอบตอนติดตั้งใหม่ หรือมีการเปลี่ยนแปลงภายหลังใช้อาคาร
- ตรวจสอบรายเดือน : โดยจะต้องตรวจสอบการทำหน้าที่ (Function) ในการทำงานได้ถูกต้องในช่วงเวลาไม่น้อยกว่า 30 วินาที แต่ถ้าแบตเตอรี่ไม่สามารถจ่ายไฟฟ้าได้จากการตรวจสอบการทำหน้าที่ ระบบต้องมีสัญญาณแสดงความล้มเหลวของแบตเตอรี่
ตรวจสอบรายปี : โดยจะต้องจำลองความล้มเหลวของแหล่งจ่ายไฟฟ้าปกติ ระบบไฟฟ้าแสงสว่างฉุกเฉินและไฟฟ้าป้ายทางออกฉุกเฉิน ต้องส่องสว่างในภาวะฉุกเฉินได้ไม่น้อยกว่า 120 นาที และในกรณีที่แบตเตอรี่ไม่สามารถจ่ายไฟฟ้าได้นานถึง 120 นาทีในระหว่างการทดสอบ ระบบต้องมีสัญญาณแสดงความล้มเหลวของแบตเตอรี่
ทำไมไฟฉุกเฉินถึงกะพริบ?
ไฟฉุกเฉินกะพริบจะเป็นการแจ้งเตือนสถานะการทำงาน ซึ่งโคมไฟฉุกเฉิน LED แต่ละยี่ห้อ แต่ละรุ่น อาจมีความแตกต่างกันไป โดยไฟกะพริบของไฟฉุกเฉิน Sunny รุ่น SG มีความหมายดังนี้
- ไฟสีเขียวกะพริบช้าทุก ๆ 2 วินาที : เมื่อกด ON เพื่อเปิดระบบทดสอบแบตเตอรี่อัตโนมัติ (Auto Test) จากรีโมท
- ไฟสีเขียวกะพริบเร็วทุก ๆ 1 วินาที : ตัวเครื่องกำลังทำการทดสอบแบตเตอรี่ (Auto Test)
- ไฟสีแดงกะพริบ 3 ครั้ง ทุก ๆ 15 วินาที : Battery Fail เมื่อระบบได้ทําการทดสอบแบตเตอรี่อัตโนมัติ (Auto Test) โคมไฟสํารองไฟแสงสว่างได้น้อยกว่า 120 นาที หรือน้อยกว่าเวลาที่สั่งทดสอบด้วยรีโมท
- ไฟสีแดงกะพริบ 4 ครั้ง ทุกๆ 15 วินาที : Charging Fail เมื่อระบบทําการชาร์จแบตเตอรี่ชาร์จไฟไม่เข้า, ชาร์จไม่ตัด, วงจรชาร์จตัดแต่ประจุแบตเตอรี่ลดลงเร็วเกินไป
ไฟสีแดงกะพริบ 5 ครั้ง ทุกๆ 15 วินาที : Lighting Fail เมื่อระบบพบความผิดปกติ ของระบบแสงสว่าง เช่น สายไฟแสงสว่างหลุดหลวม, หลอดไฟเสีย
ควรติดไฟฉุกเฉินสูงกี่เมตร?
การติดตั้งไฟฉุกเฉินในบริเวณทางหนีภัย หรือทางออกฉุกเฉิน จะต้องอยู่สูงกว่าพื้นไม่น้อยกว่า 2 เมตร โดยวัดจากพื้นถึงด้านล่างของโคมไฟฟ้าแสงสว่างฉุกเฉิน มองเห็นได้ชัด และไม่มีสิ่งกีดขวาง อย่างไรก็ตาม หากติดตั้งต่ำกว่า 2 เมตร จะต้องไม่กีดขวางเส้นทางหนีภัย และเพื่อเป็นการถนอมอายุการใช้งานของโคมไฟฉุกเฉิน แนะนำให้ติดตั้งภายในอาคารที่ปราศจากแสงแดด ไม่เปียกชื้น และอุณหภูมิไม่เกิน 40 องศาเซลเซียส
โคมไฟฉุกเฉินกับเครื่องสำรองไฟฉุกเฉินใช่อันเดียวกันไหม?
ไม่ใช่ โคมไฟฉุกเฉิน คือ Emergency Light ที่จะทำงานอัตโนมัติเมื่อเกิดเหตุไฟฟ้าดับ ในขณะที่เครื่องสำรองไฟฉุกเฉินเป็นแหล่งพลังงานไฟฟ้าสำรองของเครื่องใช้ไฟฟ้าต่าง ๆ เช่น คอมพิวเตอร์ ซึ่งจะช่วยป้องกันความเสียหายจากเหตุไฟดับ หรือจ่ายไฟผิดปกติได้
